反滲透膜在使用過程中會因為一些運行因素導致反滲透膜產水受影響，進水溫度就是其中一項，很多用戶也比較關注這個問題。反滲透陶氏膜最高溫度一般是多少？
反滲透陶氏膜最高溫度：
根據陶氏的反滲透膜產品數據分析，最高操作溫度113℉（45℃）
pH>10時，連續運行的最高允許溫度95℉（35℃）
陶氏熱消毒型反滲透膜最高溫度：
最高操作溫度113℉（45℃）
最高熱消毒溫度（1.75bar，25psi）85℃
陶氏HSRO熱消毒卷式元件在首次使用前應用熱水進行熱穩定處理。合適的熱穩定步驟如下：
在低壓低流量條件下用適當質量的凈化水沖洗。
在很低壓力下用熱水作循環處理，水溫小于等于45℃，溫水循環，最大壓力45psi（3bar），膜兩側壓差必須小于25psi（1.7bar）。
將熱水輸入系統中，直至溫度升至80℃。
當使用水溫為45℃或高于45℃的溫水或熱水時，膜兩側的壓差必須小于25psi（1.7bar）。
保溫60~90分鐘。
讓系統將溫度降到45℃以下。
在很低壓力下用適當質量的凈化水沖洗，最大壓力45psi（3bar），膜兩側壓差小于25psi（1.7bar）。
溫度對反滲透膜產水量的影響如下圖所示：
進水溫度對反滲透陶氏膜的影響
溫度變化也會引起系統出現結垢的危險，特別是在原水中硅和碳酸氫根含量較高時更應注意這一點。
膜系統產水電導對進水溫度的變化非常敏感，隨著水溫的增加，水通量幾乎線性地增大，這主要歸功于透過膜的水分子的粘度下降、擴散能力增加。增加水溫會導致脫鹽率降低或透鹽率增加，這主要是因為鹽分透過膜的擴散速率會因溫度的提高而加快所致。
溫度變低，水的粘度增加，水的擴散性減弱，產水量也隨著溫度下降而降低。在同一壓力下，溫度下降一攝氏度，產水量可減小3~4％。下列方程是產水通量隨溫度變化的關系。
TCF=exp[K×(1÷(273＋t)－1÷298]
反滲透膜的實際產水量受溫度的影響變化較大。大多數實驗室超純水機或反滲透純水設備產水量是按反滲透膜在25℃進水溫度下的標準產水量來標注的。因此，客戶在選擇實驗室超純水機或反滲透純水設備時，考慮到冬季水溫較低，以及反滲透膜投入使用后水通量會逐漸降低的影響因素，務必放大需求產水量至設備標稱產水量的1.5~2倍考慮。

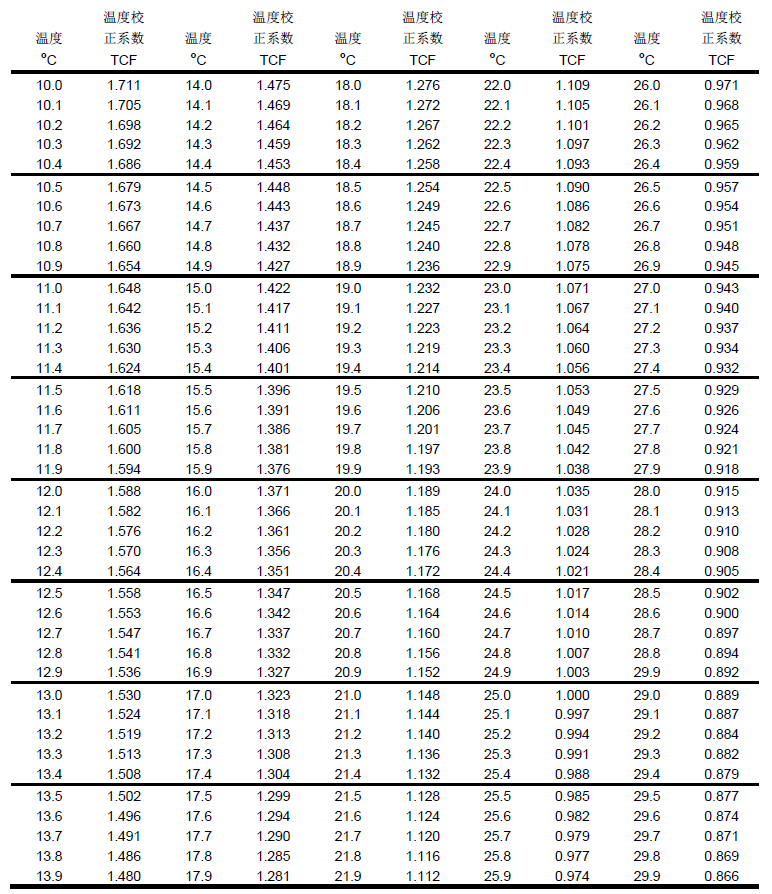

陶氏反滲透膜溫度校正系數（TCF）
陶氏反滲透膜的進水最高溫度設定值都差不多，所以在選型前，最好是先進水溫度有一個初步的了解，其次就是除進水溫度外，還應了解其他影響反滲透膜運行的參數。
本文由藍膜(www.rosereadingroom.com)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!
