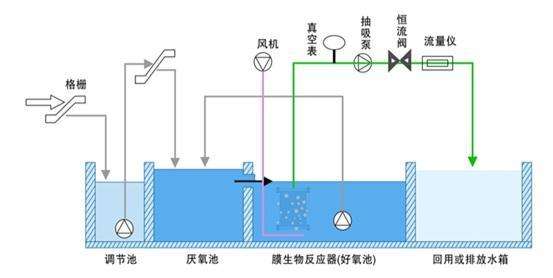

MBR一體化污水處理設備通過高效膜分離技術和活性污泥法相結合的一種高效污水處理工藝，目前在污水處理應用領域使用非常廣泛，而且使用效果好。今天就和大家介紹一下MBR一體化污水處理設備工藝流程圖。
將MBR污水處理技術、MBR膜處理技術、中水回用系統技術進行高效整合設計，完成污水到中水的完美實現，從而實現污水的資源再利用，真中高濃度氧曝氣技術為國內首創，提高了污水處理效率的同時，降低了中水回用設備的占地面積。
MBR工藝一般是和AO工藝連用，分兩種，一種是把MBR膜組件放置在好氧池內（也就是O池），稱之為內置式MBR工藝，還有一種是吧MBR膜組件和好氧池分開，單獨放置在池體內，稱為分置式MBR工藝。MBR工藝的特點是將污水的停留時間和污泥的停留時間分開，意味著好氧池內的污泥可以保持較高的濃度，一般傳統的好氧池污泥濃度在2000-4000mg/l，而MBR工藝的好氧池污泥濃度可以達到8000-10000mg/l，提高了一倍多，也就意味著可以處理更大濃度的污水有機負荷，污泥濃度的提高也意味著鼓風量的增加，所以運行能耗要比傳統工藝大很多。同時MBR過濾效果比一般沉淀池的過濾效果要好，所以對于懸浮固體的處理效果也較好，一般可達99%。因此MBR工藝在對COD的去除和SS的去除的效果都要好于傳統活性污泥法。而由于MBR工藝對缺氧段和厭氧段的處理工藝沒有什么變化，所以對于污水中的總氮和總磷的去除效果提升并不明顯。
膜生物反應器（MBR）是一種由膜分離單元與生物處理單元相結臺的新型水處理技術，利用膜分離設備將生化反應池中的活性污泥和大分子有機物質截留住，省掉二沉池。由于膜的過濾作用，微生物被完全截留在MBR膜生物反應器中，活性污泥濃度因此大大提高，同時實現了水力停留時間與活性污泥泥齡的徹底分離，消除了傳統活性污泥法中污泥膨脹問題，難降解的物質得以在反應器中不斷反應、降解。
